Multipramètre qualité recherche de PH/Rédox/ISE et EC/TDS/Résistivité/Salinité et température HI5522-02

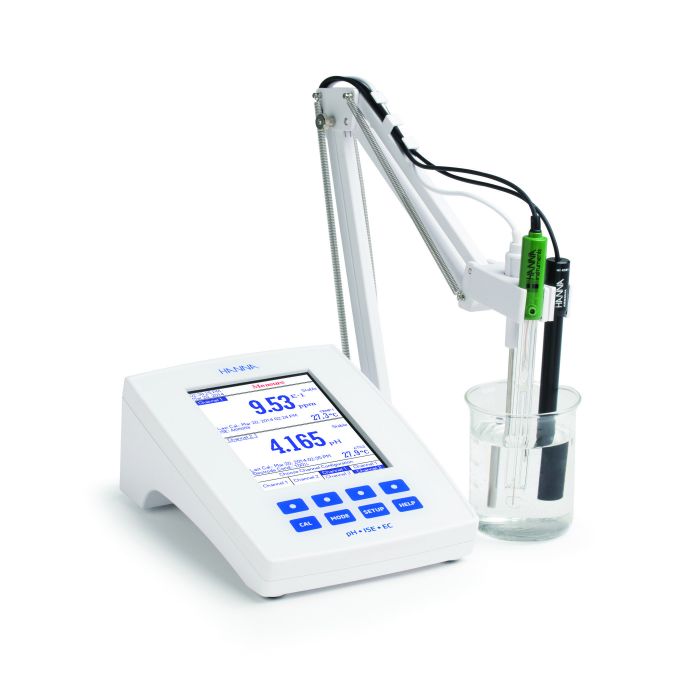

Le HI5522 est un instrument de laboratoire avancé qui mesure le pH / Rédox / ISE et EC / TDS / Salinité / Résistivité, entièrement personnalisable avec un grand écran LCD couleur, des touches tactiles capacitives et un port USB pour la connectivité à l'ordinateur.

Le HI5522 est un appareil de mesure à deux canaux qui permet la mesure simultanée du pH, du potentiel rédox ou de l’ISE sur un canal et de l’EC, du TDS, de la salinité ou de la résistivité sur l’autre. Le canal 1 dispose d’une connexion BNC pour une utilisation avec la vaste gamme d’électrodes de pH, Rédox et ISE proposées par Hanna Instruments. L'instrument est fourni avec la sonde de HI1131B du corps en verre, double jonction, électrode combinée de pH qui fonctionne dans une large plage de températures allant de 0 à 100 ° C. Toutes les lectures sont automatiquement compensées pour les variations de température avec la sonde de température séparée HI7662-T ou avec la sonde de température intégrée de la sonde de conductivité sur le canal 2. Le HI5522 est fourni avec la sonde de conductivité à quatre anneaux HI76312 qui fonctionne sur une large plage

de 0,000 μS / cm à 1000,0 mS / cm *. L'instrument peut être réglé sur une gamme automatique dans laquelle l'instrument choisit la plage de conductivité appropriée parmi sept plages ou une plage fixe dans laquelle l'instrument affichera uniquement la lecture en μS / cm ou mS / cm. Toutes les lectures sont automatiquement compensées pour les variations de température avec un capteur de température intégré Le coefficient de correction de température est réglable de 0,00 à 10,00% / ° C. En tant qu'un pH-mètre, le HI5522 peut être étalonné jusqu'à cinq points avec un choix de huit tampons préprogrammés ou cinq tampons personnalisés.

Le HI5522 est doté du logiciel CAL Check ™ exclusif de Hanna pour alerter l’utilisateur des problèmes potentiels au cours du processus d’étalonnage du pH. Les indicateurs affichés pendant l’étalonnage incluent «Electrode Dirty / Broken» («Électrode sale / cassée») et “Buffer Contaminated” ("Tampon contaminé"). La condition globale de la sonde basée sur les caractéristiques de décalage et de pente de l'électrode est affichée en pourcentage une fois l'étalonnage terminé.

En mode ISE, le HI5522 peut être calibré jusqu'à cinq points avec un choix de cinq standards fixes ou de cinq utilisateurs définis dans n'importe quelle unité de concentration. Les données d'étalonnage, y compris la date, l'heure, les normes utilisées et la pente, peuvent être consultées à tout moment, ainsi que la mesure en cours, en sélectionnant l'option d'affichage Bonnes pratiques de laboratoire (BPL).

En tant qu'un instrument d'EC / TDS / Salinité / Résistivité, le HI5522 peut être étalonné jusqu'à quatre points avec un choix de six étalons de conductivité préprogrammés ou d'étalons personnalisés définis par l'utilisateur. La résistivité, TDS, la salinité pratique (PSU) et l'échelle de l'eau de mer naturelle sont calibrées par conductivité. Le% NaCl est étalonné sur un seul point avec le standard de salinité HI7037. Les données d'étalonnage, y compris la date, l'heure et les normes utilisées, le décalage et le facteur de cellule, sont accessibles à tout moment

ainsi que la mesure en cours, en sélectionnant l'option d'affichage Bonnes pratiques de laboratoire (BPL).

Pour la mesure de l'eau de haute pureté utilisée dans la fabrication pharmaceutique, le HI5522 est programmé avec les trois étapes de la méthode USP< 645>. Une fois qu'une étape est atteinte, un rapport est généré et peut être enregistré. Jusqu'à 200 rapports peuvent être stockés et transférés sur un ordinateur compatible Windows® à l'aide du câble USB et du logiciel fournis.

Trois modes d’enregistrement sélectionnables sont disponibles: mémorisation à la demande, automatique, ou au point final (AutoHold) Jusqu'à 100 000 points de données peuvent être enregistrés dans 100 lots avec 50 000 enregistrements maximum / lot sur chaque canal et exportés vers un ordinateur pour examen et stockage des données.

Interface d'utilisateur personnalisable

L’interface utilisateur du HI5522 permet à l’utilisateur d’afficher les mesures dans différents modes: mesure de base avec ou sans informations BPL, représentation graphique en temps réel et données d’enregistrement. Les critères de stabilité de l’étalonnage peuvent être ajustés entre rapide, modéré et précis. Les limites d'alarme programmables peuvent être définies à l'intérieur ou à l'extérieur des limites autorisées.

LCD graphique couleur

Le HI5522 est doté d’un écran LCD couleur avec aide, configurations graphique et couleurs personnalisées. L’affichage permet la représentation graphique en temps réel et l’utilisation de touches virtuelles fournit une interface utilisateur intuitive.

Tactile capacitif

Le HI5522 est doté de boutons tactiles capacitifs sensibles pour une frappe précise lors de la navigation dans les menus et les écrans. Quatre clés dédiées sont utilisées pour les opérations de routine, y compris les modes de mesure d'étalonnage et de commutation, et quatre clés virtuelles qui changent en fonction de l'utilisation. La technologie tactile capacitive garantit que les boutons ne soient jamais obstrués par des résidus d'échantillon.

Sonde de conductivité à quatre anneaux

Toutes les lectures sont effectuées avec la sonde de conductivité à quatre anneaux HI76312 dotée d'un capteur de température intégré pour la correction automatique de la température. Les quatre anneaux sont en platine et le corps de l'électrode est en plastique polyétherimide (PEI) résistant à de nombreux produits chimiques agressifs. La conception à quatre anneaux permet à cette sonde d'être utilisée sur une large gamme de mesures.

Choix d'étalonnage

Des options d'étalonnage du pH à reconnaissance automatique, semi-automatique et à saisie manuelle directe sont disponibles pour étalonner jusqu'à cinq points, parmi une sélection de huit tampons standard et jusqu'à cinq tampons personnalisés. Pour le canal de conductivité, l'étalonnage peut être réglé sur la reconnaissance automatique standard ou l'entrée utilisateur avec un choix de simple ou multipoint. L'étalonnage peut être effectué jusqu'à quatre points lorsque l'option multipoints est sélectionnée.

CAL Check™

CAL Check avertit les utilisateurs des problèmes potentiels lors de l'étalonnage de l'électrode de pH. Les indicateurs incluent “Electrode Dirty/Broken”(«électrode sale / cassée»),“Buffer Contaminated”(«tampon contaminé»), temps de réponse des électrodes et état général de la sonde sous forme de pourcentage basé sur les caractéristiques de décalage et de pente.

Données BPL ( GLP)

Le HI5522 comprend une fonction BPL qui permet aux utilisateurs de visualiser les données d'étalonnage et les informations d'expiration d'étalonnage en appuyant simplement sur une touche. Les données d'étalonnage comprennent la date, l'heure et les normes utilisées pour l'étalonnage.

Mesure ISE avec choix

D'unités de concentration Le HI5522 permet un étalonnage et des lectures dans le choix des unités de concentration. Les choix d’unités de concentration incluent ppt, g / L, mg / mL, ppm, mg / L, μg / L, ppb, μg / L, mg / mL, M, mol / L, mmol / L,% p / v et une unité définie par l'utilisateur.

Mesure ISE avec méthodes incrémentielles

Les méthodes connues d'addition, de soustraction, d'addition d'analyte et d'incrémentation de soustraction d'analyte sont préprogrammées dans le HI5522. Il suffit de suivre la procédure guidée à l'écran et l'analyseur effectuera le calcul automatiquement, ce qui permettra d'obtenir un niveau de précision supérieur à celui obtenu avec une mesure ISE directe.

Enregistrement de données

Trois modes d’enregistrement sélectionnables sont disponibles sur le HI5522: l’enregistrement automatique, manuel et au point final (AutoHold). Journaux automatiques et manuels jusqu'à 100 lots avec 50 000 enregistrements maximum / lot, avec un maximum de 100 000 points de données au total. La journalisation automatique offre la possibilité de sauvegarder les données en fonction de la période et de l'intervalle d'échantillonnage.

Transfert de données

Les données peuvent être transférées sur un PC avec un câble USB et le logiciel HI92000 (les deux vendus séparément).

Aide contextuelle

L'aide contextuelle est toujours disponible via une touche «HELP» dédiée. Des messages de didacticiel clairs et des instructions sont disponibles à l'écran pour guider rapidement et facilement les utilisateurs tout au long de la configuration et du calibrage. Les informations d’aide affichées sont relatives au paramètre / à l’option visualisé.

Caractéristiques pH et EC:

pH CAL Check™

Un étalonnage correct du système d'électrodes de pH est essentiel pour obtenir des résultats fiables. Le système CAL Check exclusif de Hanna comprend plusieurs fonctionnalités pour aider les utilisateurs à atteindre cet objectif.

· Chaque fois qu'un étalonnage du pH est effectué, l'instrument compare le nouvel étalonnage au précédent. Lorsque cette comparaison indique une différence significative, le message demande à l'utilisateur de nettoyer l'électrode, de vérifier le tampon ou des deux.
· Lorsque les mesures sont prises trop loin des points d'étalonnage, l'instrument avertit l'utilisateur avec un message sur l'écran LCD.
· L'état de l'électrode de pH après l'étalonnage est affiché, ainsi que la date et l'heure.
· Pour éviter de prendre des mesures avec d'anciens étalonnages, l'instrument rappelle automatiquement à l'utilisateur que l'étalonnage est expiré.

CAL Check alerte des problèmes potentiels pendant l'étalonnage

Données BPL complètes

Enregistrement en temps réel

EC Mode USP

Les sondes HI5522 et HI5521 de Hanna, ainsi que les sondes d'EC, peuvent être utilisées pour les mesures de conductivité nécessaires à la préparation d’eau pour injection conformément au document USP< 645>. Les instruments donnent des instructions claires sur la manière d'effectuer chaque étape et vérifient automatiquement que la température, la conductivité et la stabilité se situent dans les limites USP. Des résultats complets sont affichés sur un seul écran à la fin du test. Vous pouvez enregistrer jusqu'à 200 rapports pour les rappeler ultérieurement.

Caractéristiques ISE

Méthodes incrémentielles ISE

La détermination de la concentration en ions avec les ISE peut être effectuée plus rapidement et plus facilement à l'aide des méthodes incrémentielles simplifiées. Les méthodes incrémentielles impliquent l'ajout d'un standard à un échantillon ou d'un échantillon à un standard et la détection du changement de mV résultant de l'addition, cette différence déterminant la concentration. Historiquement, l’utilisateur utilisait des équations mathématiques pour déterminer la concentration en ions de l’échantillon; HI5522, les concentrations des échantillons sont calculées automatiquement puis consignées dans un rapport de méthode ISE; jusqu'à 200 rapports peuvent
être sauvegardé pour rappel ultérieur.

L'ensemble du processus peut être répété sur plusieurs échantillons sans entrer à nouveau dans des ensembles de paramètres. Les rapports peuvent être imprimés à l'aide du logiciel PC HI92000. Les techniques de méthode incrémentielle peuvent réduire les erreurs dues à des variables telles que la température, la viscosité, le pH ou la force ionique. Les électrodes restent immergées tout au long du processus, ce qui réduit le temps de mesure et élimine le transfert d'échantillons et les erreurs associées. Les méthodes connues d'addition, de soustraction connue, d'addition d'analyte et de soustraction d'analyte sont des choix de méthode standard fournis par le HI5522.

Double canaux

Les deux canaux de mesure du HI5522 sont isolés galvaniquement
pour éliminer le bruit et l'instabilité. En mode ISE, cet instrument offre le choix entre plusieurs méthodes incrémentielles. La communication se fait via USB opto-isolé.



Specifications

Nom de la spécification	Détail
SKU	HI5522-01
Gamme de pH	pH: -2.000 à 20.000; mV: ±2000
Résolution du pH	pH : 0,1, 0,01, 0,001 ; mV : 0,1
Précision du pH (@25°C/77°F)	±0,1 pH, ±0,01 pH, ±0,002 pH ±1 LSD ; ±±0,2 mV ±1 LSD
Étalonnage du pH	étalonnage automatique jusqu'à cinq points, huit tampons standard disponibles (1,68, 3,00, 4,01, 6,86, 7,01, 9,18, 10,01, 12,45) et cinq tampons personnalisés
Compensation de la température du pH	automatique ou manuel de -20,0 à 120,0 °C
Gamme EC	0,000 à 9,999 μS/cm, 10,00 à 99,99 μS/cm, 100,0 à 999,9 μS/cm, 1,000 à 9,999 mS/cm, 10,00 à 99,99 mS/cm, 100,0 à 1000,0 mS/cm EC* réelle
Résolution EC	0,001 μS/cm, 0,01 μS/cm, 0,1 μS/cm, 1 μS/cm, 0,001 mS/cm, 0,01 mS/cm, 0,1 mS/cm
Précision EC	±1% de la lecture (±0,01 μS/cm)
Étalonnage de l'EC	Reconnaissance automatique des étalons (0,000 μS/cm, 84,00 μS/cm, 1,413 mS/cm, 5,000 mS/cm, 12,88 mS/cm, 80,00 mS/cm, 111,8 mS/cm) ou étalonnage par l'utilisateur ; étalonnage en un point ou en plusieurs points
Gamme TDS	0,000 à 9,999 ppm, 10,00 à 99,99 ppm, 100,0 à 999,9 ppm, 1,000 à 9,999 ppt, 10,00 à 99,99 ppt, 100,0 à 400,0 ppt TDS* réel (avec facteur 1,00)
Résolution TDS	0,001 ppm, 0,01 ppm, 0,1 ppm, 1 ppm, 0,001 ppt, 0,01 ppt, 0,1 ppt
Précision TDS	±1% de la lecture (±0,01 ppm)
Compensation de la température EC/TDS	désactivé, linéaire et non linéaire (eau naturelle)
Coefficient de correction de la température	0,00 à 10,00 %/°C
Plage de salinité	échelle pratique : 0,00 à 42,00 psu ; échelle de l'eau de mer naturelle : 0,00 à 80,00 ppt ; échelle en pourcentage : 0,0 à 400,0%
Résolution de la salinité	0,01 pour l'échelle pratique/l'échelle de l'eau de mer naturelle ; 0,1% pour l'échelle en pourcentage
Précision de la salinité	±1% de la lecture
Étalonnage de la salinité	échelle en pourcentage à un point (avec la norme HI7037)
Compensation de la température de la salinité	désactivé, linéaire et non linéaire (eau naturelle)
Plage de température	-20,0 à 120,0 ˚C** ; -4,0 à 248,0 ˚F** ; 253,15 à 393,15 K**
Résolution de la température	0,1 °C, 0,1 °F, 0,1 K
Précision de la température	±0,2 °C ; ±0,4 °F ; ±0,2 K (sans sonde)
Gamme ISE	1 x 10-⁶ à 9,99 x 10¹⁰ concentration
Résolution ISE	1 ; 0,1 ; 0,01 ; 0,001 concentration
Précision de l'ISE à 25 °C/77 °F	±0,5% (ions monovalents) ; ±1% (ions divalents)
Points d'étalonnage ISE	étalonnage automatique, jusqu'à cinq points, cinq solutions étalons fixes disponibles (0,1, 1, 10, 100, 1000 choix de concentration) et cinq unités définies par l'utilisateur
Électrode pH	HI1131B électrode de pH à corps de verre avec connecteur BNC et câble de 1 m (3,3') (inclus) ;
Sonde EC/TDS	HI76312 sonde EC/TDS en platine à quatre anneaux avec câble de 1 m (3,3') (inclus)
Sonde de température	HI7662-T sonde de température en acier inoxydable avec câble de 1 m (3,3') (inclus)
Alimentation électrique	Adaptateur 12 VDC (inclus)
Environnement	0 à 50°C (32 à 122°F ; 273 à 323 K), HR max 95% sans condensation
Dimensions	160 x 231 x 94 mm (6,3 x 9,1 x 3,7")
Poids	1,2 kg (2,64 lbs.)
Informations pour la commande	HI5522 est fourni avec l'électrode de pH HI1131, la sonde de température HI7662-T, la sonde de conductivité HI76312, le porte-électrode HI76404W, le sachet de solution tampon pH 4.01 HI70004, le sachet de solution tampon pH 7.01 HI70007, le sachet de solution de nettoyage d'électrode HI700601 (2), la solution électrolyte KCl 3.5M HI7082 (30 ml), l'adaptateur d'alimentation 12 VDC et le mode d'emploi.
Méthode	Conforme à la norme USP <645>.
Remarques spéciales	*La conductivité (ou TDS) non compensée est la valeur de conductivité (ou TDS) sans compensation de température. **Réduit aux limites réelles de la sonde
Garantie	2 ans
