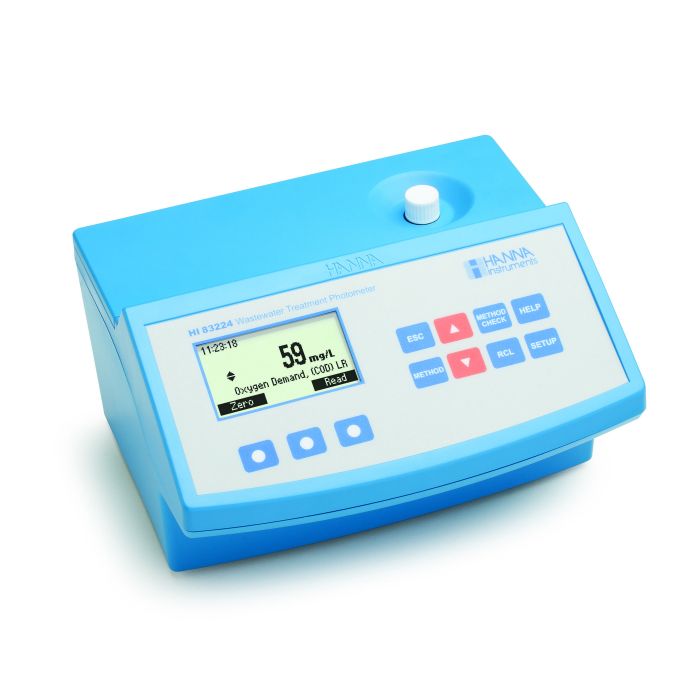

Photomètre DCO avec reconnaissance de code-barres pour l'analyse des eaux usées - HI83224

De l'ammoniac au phosphore, le photomètre de paillasse HI83224 mesure 15 méthodes de mesure pour différents paramètres clés de la qualité de l'eau en plus de la demande chimique en oxygène (DCO) dans 3 plages différentes. Le HI83224 dispose d'un lecteur de code-barres qui peut être utilisé pour les flacons d'échantillons à code-barres. Le lecteur scanne chaque flacon et identifie automatiquement la méthode et la plage, éliminant les erreurs potentielles et simplifiant le processus de test.

Ce photomètre est doté d'un système optique avancé qui utilise des lampes au tungstène spéciales, des filtres d'interférence à bande étroite et des photodétecteurs au silicium pour assurer des lectures photométriques précises à chaque fois. Le HI83224 utilise un écran LCD rétroéclairé graphique qui permet une interface utilisateur intuitive, offrant un mode tutoriel qui donne une procédure étape par étape pour effectuer une mesure. Le résultat obtenu peut être affiché sous différentes formes chimiques en fonction des préférences de l’utilisateur. Pour le suivi des données, les résultats peuvent être enregistrés puis exportés vers un Windows ^® PC compatible utilisant le logiciel HI92000 et le câble USB HI920013.



Caractéristiques en bref



Reconnaissance des codes à barres

La reconnaissance automatique des échantillons à code-barres est une fonctionnalité intéressante du HI83224. Ce lecteur avancé scanne chaque flacon inséré dans le porte-flacon et identifie automatiquement la méthode et la plage d'échantillonnage. Le code-barres comporte quatre chiffres: les deux premiers chiffres sont pour l'identification des paramètres et les deux seconds pour l'ID du lot de réactifs. Les flacons pour différentes méthodes peuvent être distingués par un code-barres imprimé sur le flacon et la couleur du capuchon - les codes-barres des différentes méthodes sont indiqués dans le tableau ci-dessous. Pour les paramètres qui n'utilisent pas de réactif à code-barres, les flacons fournis avec l'instrument peuvent être utilisés.

Rotation du flacon

Pendant la phase de mesure de l'analyse, le rotateur de flacon à la pointe de la technologie fait tourner le flacon pour identifier la méthode via le code à barres, puis tourne tout en prenant un certain nombre de lectures d'absorbance. L'instrument convertit ensuite les lectures en unités de concentration et affiche le résultat sur l'écran facile à lire.



Précision améliorée

L'utilisation de la fonction «moyenne» améliore encore la précision de lecture. Lorsqu'il est activé dans le menu de configuration, l'instrument prend 180 lectures d'absorbance à travers le flacon lors de sa rotation. Chaque lecture individuelle représente une mesure via un nouveau chemin optique. La moyenne des lectures d'absorbance minimise les erreurs dues aux incohérences du flacon.

Vérification de la méthode

Un bouton de VÉRIFICATION DE LA MÉTHODE dédié est disponible pour vérifier rapidement le code-barres du flacon, éliminant le risque de confusion du flacon ou de lectures d'échantillons incorrectes.

Écran LCD graphique rétroéclairé

Le HI83224 dispose d'un affichage graphique rétroéclairé réglable avec des touches virtuelles et une aide à l'écran pour fournir une interface utilisateur intuitive.

Enregistrement de données

Les utilisateurs peuvent stocker jusqu'à 200 lectures en appuyant simplement sur la touche LOG. Les lectures enregistrées sont tout aussi facilement rappelées en appuyant sur le bouton RCL dédié. Les données stockées comprennent les paramètres, les résultats des tests, le numéro de l'échantillon, le numéro de lot, l'ID de l'instrument, la date et l'heure.

Connectivité PC

Les lectures enregistrées peuvent être transférées rapidement et facilement vers un PC via USB à l'aide du HI92000 Windows^® logiciel compatible.

Résultat de conversion

Élimine la confusion en convertissant automatiquement les lectures en d'autres formes chimiques. Les conversions courantes sont disponibles sur simple pression d'un bouton.

Tutoriel à l'écran

Lorsque la fonction tutoriel est activée, de courts guides relatifs à l'opération en cours sont affichés. À n'importe quelle étape du processus de configuration ou de mesure, le bouton HELP dédié est également disponible pour afficher une aide contextuelle.

Minuterie intégrée

Affichage du temps restant avant qu'une mesure ne soit prise. S'assure que toutes les lectures sont effectuées aux intervalles de réaction appropriés pour le test en cours.

Messages d'erreur

Messages à l'écran signalant des problèmes tels qu'une erreur de code-barres, un flacon incorrect et un lot de réactifs différent

Indicateur de lampe de refroidissement

Pour maintenir la longueur d'onde souhaitable pour l'absorbance, il est nécessaire de s'assurer que les composants ne sont pas surchauffés par la chaleur générée par la lampe au tungstène. Chaque photomètre est conçu pour permettre un refroidissement minimal des composants. L'indicateur de la lampe de refroidissement est affiché avant la lecture.

Unités de mesure

L'unité de mesure appropriée est affichée avec la lecture.



Caractéristiques à l'écran



Méthode de sélection
Les utilisateurs peuvent facilement sélectionner l'une des 15 méthodes de mesure via le bouton METHODE dédié.



Enregistrement de données
Jusqu'à 200 lectures de mesure peuvent être enregistrées et rappelées pour une utilisation future.



Rappel de journal
Les données enregistrées peuvent être facilement rappelées et la forme chimique peut être convertie en appuyant simplement sur un bouton.



Système optique avancé

Le HI83224 dispose de 15 méthodes différentes qui peuvent être mesurées à l'aide de réactifs liquides ou en poudre prêts à l'emploi. Lorsque le réactif approprié est utilisé pour une méthode sélectionnée, la réaction entre le réactif et l'échantillon provoque un changement de couleur; plus la concentration est élevée, plus la couleur est profonde. Le changement de couleur associé est ensuite analysé par colorimétrie selon la loi de Beer-Lambert. Ce principe stipule que la lumière est absorbée par une couleur complémentaire et que le rayonnement émis dépend de la concentration. Un filtre d'interférence à bande étroite permet à la longueur d'onde de lumière appropriée d'être détectée par le photodétecteur au silicium et omet toute autre lumière visible émise par la lampe au tungstène. Au fur et à mesure que le changement de couleur de l'échantillon réagi augmente, l'absorbance de la longueur d'onde spécifique de la lumière augmente également, tandis que la transmittance diminue.



Code de pièce	Méthode	Code-barres du flacon
HI94764A-25	Ammoniac GE	01xx
HI94764B-25	Ammoniac GL	02xx
HI93701-01	Chlore, Libre	-
HI93711-01	Chlore, Total	-
HI94766-50	Nitrate	05xx
HI94767A-50	Azote, Total GE	16xx; 06xx
HI94767B-50	Azote, Total GL	17xx; 07xx
HI94754A-25	Demande en oxygène, produit chimique (DCO) GE	12xx
HI94754B-25	Demande en oxygène, chimique (DCO) GM	13xx
HI94754C-25	Demande en oxygène, chimique (DCO) GL	24xx
HI94758A-50	Phosphore Réactif	30xx
HI94758B-50	Phosphore, acide hydrolysable	31xx
HI94758C-50	Phosphore, Total	32xx
HI94763A-50	Phosphore, GL réactif	33xx
HI94763B-50	Phosphore GL	34xx

Remarque: xx représente le code du lot de réactif.



Spécifications



Paramètres

Les réactifs sont disponibles sous forme liquide ou en poudre, et la quantité de chaque réactif est dosée avec précision pour assurer une répétabilité maximale.

paramètre	Gamme	Résolution	Précision	Méthode	Code réactif
DCO GE	0 à 150 mg/L	1 mg/L	± 5 mg / L ± 5% de la lecture	dichromate EPAǂ dichromate sans mercure◊◊ dichromate ISO◊	HI94754A-25 HI94754D-25 HI94754F-25
DCO GM	0 à 1500 mg/L	1 mg/L	±15 mg/L ±4% de la lecture	dichromate EPAǂ dichromate sans mercure◊◊ dichromate ISO◊	HI94754B-25 HI94754E-25 HI94754G-25
DCO GL	0 à 15000 mg/L	10 mg/L	±150 mg/L ±3% du Lecture	dichromate	HI94754C-25

ǂLa méthode à l'acide chrome-sulfurique est officiellement reconnue par l'EPA pour l'analyse des eaux usées.

◊La méthode HI94754F-25 et HI94754G-25 suit la méthode officielle ISO 15705.

◊◊Cette méthode est recommandée pour les analyses générales sans interférence de chlorure.





paramètre	Gamme	Résolution	Précision*	Méthode	Code réactif
Ammoniac GE	0.00 à 3.00 mg/L (ppm) en tant que NH3-N	0.01 mg/L	± 0,10 mg / L ± 5% de la lecture	Nessler	HI94764A-25 (25 tests)
Ammoniac GL	0 à 100 mg/L (ppm) en tant que NH3-N	1 mg/L	±1 mg/L ±5% de lecture	Nessler	HI94764B-25 (25 tests)
Chlore, ** Libre	0.00 à 5.00 mg/L (ppm)	0,01 mg / L en dessous de 0,99 mg / L; 0,1 mg / L au-dessus de 0,99 mg / L	± 0,03 mg / L ± 4% de la lecture	DPD	HI93701-01 (100 tests) HI93701-03 (300 tests)
Chlore,** Total	0.00 à 5.00 mg/L (ppm)	0,01 mg / L en dessous de 0,99 mg / L; 0,1 mg / L au-dessus de 0,99 mg / L	± 0,03 mg / L ± 4% de la lecture	DPD	HI93711-01 (100 tests) HI93711-03 (300 tests)
Nitrate	0.0 à 30.0 mg/L (ppm) en tant que NO3-N	0.1 mg/L	±1.0 mg/L ±5% du Lecture @ 20°C	acide chromotropique	HI94766-50 (50 tests)
Azote, Total GE	0.0 à 25.0 mg/L (ppm)	0.1 mg/L	±1.0 mg/L ±5% du Lecture @ 20°C	acide chromotropique	HI94767A-50 (50 tests)
Azote, Total GL	10 à 150 mg/L (ppm) en tant que N	1 mg/L	±3 mg/L ±4% du lecture	acide chromotropique	HI94767B-50 (50 tests)
Phosphore, acide hydrolysable	0.00 à 1.60 mg/L (ppm) en tant que P	0.01 mg/L	±0.05 mg/L ±5% de la lecture	acide ascorbique	HI94758B-50 (50 tests)
Phosphore Réactif	0.00 à 1.60 mg/L (ppm) en tant que P	0.01 mg/L	±0.05 mg/L ±5% de la lecture	acide ascorbique	HI94758A-50 (50 tests)
Phosphore, GL réactif	0.0 à 32.6 mg/L (ppm) en tant que P	0.1 mg/L	± 0,5 mg / L ± 5% de lecture	acide vanadomolybdophosphorique	HI94763A-50 (50 tests)
Phosphore, Total	0.00 à 1.15 mg/L (ppm) en tant que P	0.01 mg/L	±0.05 mg/L ±6% du lecture	acide ascorbique	HI94758C-50 (50 tests)
Phosphore, GL totale	0.0 à 32.6 mg/L (ppm)	0.1 mg/L	± 0,5 mg / L ± 5% de lecture	acide vanadomolybdophosphorique	HI94763B-50 (50 tests)

* À 25 ° C (77 ° F) sauf indication contraire

** Pour le chlore, des réactifs liquides sont disponibles.



Ammoniaque



Gamme d'ammoniac	Gamme étroite: 0,00 à 3,00 mg / L (en tant que NH3-N) Gamme Large: 0.00 à 3.00 mg/L (ppm) (en tant que NH3-N)
Résolution de l'ammoniac	Gamme étroite: 0,01 mg / L Gamme Large: 1 mg / L
Précision de l'ammoniac	Gamme étroite: ± 0,10 mg / L ± 5% de la lecture Gamme Large: ± 1 mg / L ± 5% de la lecture
Méthode à l'ammoniac	Adaptation du manuel ASTM de technologie de l'eau et de l'environnement, D1426-92, méthode Nessler.



Demande Chimique en Oxygène





Gamme de demande chimique en oxygène	Gamme étroite: 0 à 150 mg/L Gamme Moyenne: 0 à 1500 mg/L Gamme Large: 0 à 15000 mg/L
Résolution de la demande chimique en oxygène	Gamme étroite et Gamme moyenne: 1 mg/L Gamme Large: 10 mg/L
Précision de la demande chimique en oxygène	Gamme basse: ± 5 mg / L ± 5% de la lecture Gamme Moyenne: ±15 mg/L ±4% du lecture Gamme Large: ±150 mg/L ±3% du lecture
Méthode de la demande chimique en oxygène	Adaptation de la méthode approuvée par l'US EPA 410.4 pour la détermination de la DCO des eaux de surface et des eaux usées.



Chlore



Gamme de chlore libre	0.00 à 5.00 mg/L
Résolution de chlore libre	0.01 mg/L
Précision du chlore libre	±0.03 mg/L ou ±4 % du lecture
Gamme de chlore total	0.00 à 5.00 mg/L
Résolution de chlore total	0.01 mg/L
Précision totale du chlore	±0.03 mg/L ou ±4 % du lecture
Méthode au chlore	Adaptation de la méthode EPA 330.5 et Méthodes standard pour l'examen de l'eau et des eaux usées, 20e édition, 4500-Cl G, méthode DPD.



Nitrate



Gamme de nitrate	0.0 à 30.0 mg/L NO3--N
Résolution de nitrate	0.1 mg/L
Précision des nitrates	±1.0 mg/L ou ±5 % du lecture
Méthode Nitrate	Méthode à l'acide chromotropique.



Azote, Total



Azote, Gamme Total	Gamme étroite: 0.0 à 25.0 mg/L Gamme Large: 10 à 150 mg/L
Azote, résolution totale	Gamme étroite: 0.1 mg/L Gamme Large: 1 mg/L
Azote, Précision totale	Gamme étroite: ±1.0 mg/L ou ±5 % du lecture Gamme Large: ±3 mg/L ou ±4 % du lecture
Azote, méthode totale	Méthode à l'acide chromotropique.



Phosphore, Acide Hydrolysable



Gamme Phosphore, Acide Hydrolysable	0.00 à 1.60 mg/L
Phosphore, résolution hydrolysable acide	0.01 mg/L
Phosphore, précision hydrolysable à l'acide	±0.05 mg/L ou ±5 % du lecture
Phosphore, méthode hydrolysable à l'acide	Adaptation de la méthode EPA 365.2 et des méthodes standard pour l'examen de l'eau et des eaux usées, 20e édition, 4500-P E, méthode à l'acide ascorbique



Phosphore, réactif



Phosphore, gamme réactive	Gamme étroite: 0.00 à 1.60 mg/L Gamme Large: 0.0 à 32.6 mg/L
Phosphore, résolution réactive	Gamme étroite: 0.01 mg/L Gamme Large: 0.1 mg/L
Phosphore, précision réactive	Gamme étroite: ±0.05 mg/L ou ±5 % du lecture Gamme Large: ±0.5 mg/L ±5% du lecture
Phosphore, méthode réactive	Low Range: Adaptation de la méthode EPA 365.2 et des méthodes standard, 20e édition, 4500-P E, méthode à l'acide ascorbique Gamme Large: Adaptation au methodes standards, 20e édition, 4500-P C, méthode à l'acide vanadomolybdophosphorique.



Phosphore, Total



Phosphore, gamme totale	Gamme étroite: 0.00 à 1.15 mg/L Gamme Large: 0.0 à 32.6 mg/L
Phosphore, précision totale	Gamme étroite: 0.01 mg/L Gamme Large: 0.1 mg/L
Phosphore, résolution totale	Gamme étroite: ±0.05 mg/L ±6% du Lecture Gamme large: ±0.5 mg/L ±5% du lecture
Phosphorous, Total Method	Gamme étroite: Adaptation de la méthode EPA 365.2 et des méthodes standard, 20e édition, 4500-P E, méthode à l'acide ascorbique Gamme Large: Adaptation des méthodes standard, 20e édition, 4500-P C, méthode à l'acide vanadomolybdophosphorique



Mètre général



Mémoire de journalisation	200 échantillons
Connectivité	USB
Afficheur	Affichage à cristaux liquides (LCD)
Source de courant	Adaptateur secteur 230 VAC ou 115 VAC
Environnement	0 à 50 ° C (32 à 122 ° F); max 90% HR sans condensation
Dimensions	235 x 212 x 143 mm (9.2 x 8.34 x 5.62”)
Poids	2.3 kg (5.1 lbs)
Source lumineuse du photomètre / colorimètre	lampes au tungstène avec différents filtres d'interférence à bande étroite
Détecteur de lumière photomètre / colorimètre	cellule photoélectrique en silicium
Informations de commande	HI83224 est fourni avec des flacons d'échantillons et des bouchons (10), des chiffons de nettoyage pour flacons (4), des ciseaux et un manuel d'instructions.
