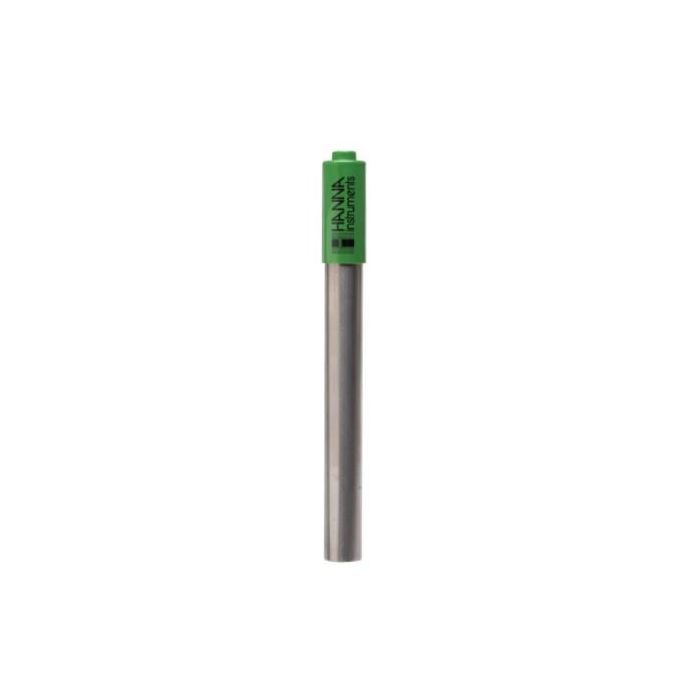

Electrode pH pour chaudières et tours de refroidissement (titane, DIN) - HI72911D

Le HI72911D utilise du verre à usage général (UG), une ampoule à pointe plate, un corps en titane et une jonction PTFE avec un électrolyte polymère.

Formulation de verre à usage général

La mesure du pH à très haute température est préjudiciable à l'ampoule de verre sensible et en raccourcira la durée de vie. Une électrode de pH avec verre à usage général (UG) aura une résistance de 100 mégaohms à 25 ^° C tandis que la résistance du verre BT est d'environ 50 mégaohms à 25 ^° C. Lorsque la température du verre diminue dans l'échantillon, la résistance du verre BT se rapproche de celle du verre UG. Si vous utilisez du verre UG, la résistance augmenterait au-dessus de la plage optimale, entraînant une augmentation de l'impédance et affectant finalement la mesure. Le HI72911D peut être utilisé avec des échantillons mesurant de 0 à 80 ^° C.

Ampoule à pointe plate

L'ampoule à pointe plate encastrée du HI72911D est facile à nettoyer et empêche les solides contenus dans les solutions de s'accumuler sur le capteur. Les autres formes de pointe incluent conique pour la pénétration et sphérique pour les mesures aqueuses.

Corps en titane

Un corps en titane augmente l'immunité aux champs électrostatiques et magnétiques. Il permet également une forte résistance à la corrosion, même dans l'eau de mer.

Épinglette assortie

Une broche correspondante est une technique de mesure différentielle utilisée pour éliminer les boucles de masse et les perturbations de mode commun du système de mesure. Dans un système sans broche correspondante, les courants électriques dans l'échantillon peuvent affecter la tension de la demi-cellule de référence qui est connectée via la jonction liquide avec l'échantillon. Dans ce cas, l'électrode de référence capte les champs électromagnétiques et la mesure du pH est modifiée. La broche correspondante isole ces champs magnétiques / courants de l'électrode de référence. Le corps en titane HI72911D sert de broche correspondante pour des mesures de pH précises et sûres.

Jonction PTFE

Le polytétrafluoroéthylène (PTFE) poreux est un matériau hydrophobe disponible avec différentes porosités. Ce type de jonction est souvent utilisé sur des électrodes à électrolytes polymères. En raison de ses avantages chimiques, le PTFE est largement utilisé dans les applications industrielles.

Connecteur DIN

Le HI72911D utilise un connecteur DIN. Ce type de connecteur est généralement la propriété des compteurs avec lesquels ils sont fournis et peut ne pas être interchangeable. Le HI72911D est conçu pour être utilisé avec le pH-mètre HI99141 de Hanna. D'autres types de connecteurs incluent BNC, type à vis, type T et 3,5 mm pour n'en nommer que quelques-uns.

Electrodes de pH à simple jonction vs à double jonction

Les électrodes conventionnelles sont normalement à simple jonction. Comme le montre la figure ci-dessus, ces électrodes ne comportent qu'une seule jonction entre le fil de référence interne et la solution externe. Dans des conditions défavorables, telles que des solutions à haute pression, à haute température, fortement acides ou alcalines, le flux positif de l'électrolyte à travers la jonction est souvent inversé, ce qui entraîne l'entrée de la solution échantillon dans le compartiment de référence. Si cette case n'est pas cochée, l'électrode de référence peut être contaminée, entrainant une défaillance complète de l'électrode. Un autre problème potentiel avec les électrodes à simple jonction est le colmatage de la jonction en raison de la précipitation de chlorure d’argent (AgCl). L'argent peut facilement précipiter dans les échantillons contenant du tampon Tris ou des métaux lourds. Lorsque la solution électrolytique entre en contact avec l'échantillon, de l'AgCl précipite sur la face externe de la jonction. Le résultat est des lectures dérivantes obtenues à partir du capteur. Le système de double jonction de Hanna, comme son nom l’indique, comporte deux jonctions, dont une seule est en contact avec l’échantillon, comme indiqué sur la figure. Dans des conditions défavorables, la même tendance à la pénétration des échantillons est évidente. Cependant, étant donné que le système d'électrodes de référence est séparé physiquement de la zone d'électrolyte intermédiaire, la contamination de l'électrode est minimisée. Le risque de colmatage de la jonction est également réduit avec une électrode à double jonction car la cellule de référence externe utilise une solution de remplissage «sans argent». Comme il n'y a pas d'argent présent, il n'y a pas de précipité qui puisse se former pour boucher la jonction.
