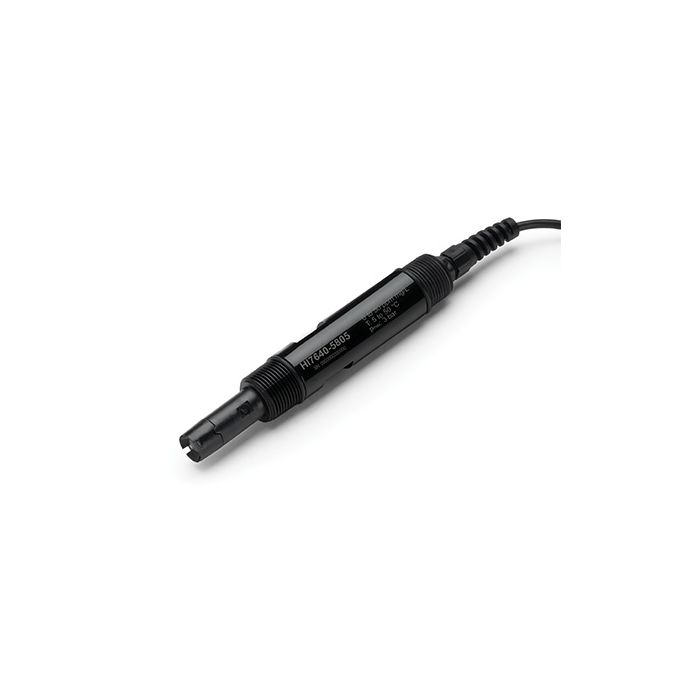

Sonde intelligente industrielle d'oxygène dissous optique
dédié au contrôleur de processus universel HI510
La série HI7640-58 sont des sondes optiques d'oxygène dissous avec HI764113-1 DO Smart Caps pour les mesures d'oxygène dissous. Ces sondes sont conçues pour être couplées au contrôleur de processus universel Hanna Instruments HI510. Lorsqu'il est associé au contrôleur, le système fournit des mesures d'OD précises auto-compensées
pour la pression barométrique, la salinité (réglée manuellement) et la température. Adaptée aux applications de contrôle dans le traitement des eaux usées municipales et industrielles, où l'optimisation du transfert d'oxygène est un élément clé, la sonde peut être installée directement en ligne, immergée dans un réservoir ou dans une installation de cellule d'écoulement.
Principe d'opération
Le Smart Cap contient des coefficients d'étalonnage préchargés qui sont automatiquement transmis à la sonde. Le Cap stocke les données dans une étiquette RFID. Si les capuchons sont commutés entre les sondes, aucune information ne sera perdue. Le Smart Cap est verrouillé en place sur la sonde optique et comprend le luminophore sensible à l'O₂ immobilisé avec une couche protectrice robuste insoluble noire perméable à l'oxygène.
Au fil du temps, les composants optiques du capteur peuvent vieillir mais sont compensés en utilisant le signal de référence pour compenser le chemin de mesure. En conséquence, le capteur fournit des mesures d'OD précises sur de longues périodes de temps sans avoir besoin d'un étalonnage fréquent.
Caractéristiques
|
Gamme |
0,00 à 50,00 mg/L (ppm) concentration 0,0 à 500,0 % de saturation |
|
Résolution |
0,01 mg/L (ppm) 0,1 % de saturation |
|
Précision |
±1,5 % de la lecture ± 0,01 mg/L de 0,00 à 20,00 mg/L ±5 % de la lecture de 20,00 à 50,00 mg/L ±1,5 % de la lecture ± 0,1 % de 0,0 à 200,0 % sat. ±5 % de la lecture de 200,0 à 500,0 % sat. |
|
Étalonnage |
Un ou deux points à 100 % et/ou 0 % ou 8,26 mg/L et/ou 0 mg/L dans de l'air saturé en eau ou une solution sans oxygène Étalonnage de processus en un point, utilisant une valeur saisie par l'utilisateur en % de saturation ou mg/l |
|
Température |
Plage -5,0 à 50,0 °C (23,0 à 122,0 °F) Résolution 0,1 °C / 0,1 °F Précision ±0,3 °C / ±0,5 °F Étalonnage Décalage de point unique dans le réglage du compteur |
|
Compensation de température |
Automatique, de -5,0 à 50,0 °C (23,0 à 122,0 °F) |
|
Compensation de pression |
% de saturation en air et mg/L (ppm) Automatique, de 420 à 850 mmHg |
|
Compensation de la salinité |
Automatique, de 0 à 70 g/L (réglé manuellement |
|
Corps |
abdos |
|
Type de sonde |
DO optique |
|
Diamètre du capteur |
17 mm (0,7") |
|
Pression maximale |
2 bars (29 psi) à 25 °C (77 °F) |
|
Connexion filetée |
Filetage externe 3/4" NPT (aux deux extrémités) |
|
Indice de protection d'entrée |
IP68 |
|
Pièces mouillées |
Matériau du bouchon intelligent – Polypropylène Membrane en forme de dôme – PMMA Joint torique – Caoutchouc nitrile (NBR) Contact de température – Acier inoxydable |
|
Indice de protection |
IP68 |
|
Longueur de câble |
Voir zz , Configuration en série |
