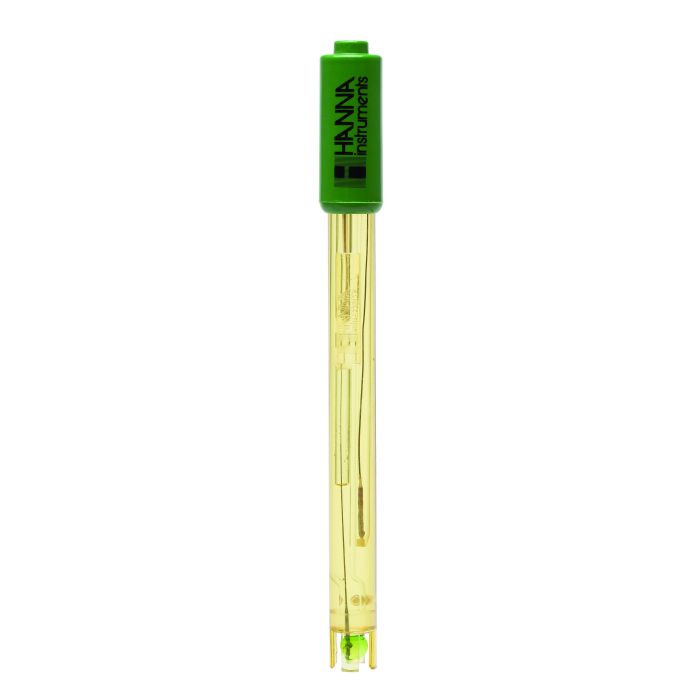

Électrode de pH corporel PEI remplie de gel avec connecteur BNC - HI1230B
Hanna Instruments propose une grande variété d'électrodes de pH conçues pour de nombreuses applications différentes. Le type de verre utilisé pour détecter le pH, la forme de l'ampoule, le matériau du corps, le type de jonction, le type de référence et l'électrolyte utilisé ne sont que quelques-unes des considérations de conception.
L'électrode de pH HI1230B pour le terrain utilise du verre à usage général (UG), une ampoule sphérique, un corps en polyétherimide (PEI), une fritte céramique simple et une double jonction.
Formulation de verre à usage général
Le verre à usage général (UG), comme son nom l'indique, est une formulation de verre standard utilisée pour un usage général. Une électrode de pH avec verre UG aura une résistance de 100 mégaohms à 25°C et est adaptée pour mesurer le pH d'échantillons à température ambiante. Le HI1230B peut être utilisé avec des échantillons qui mesurent de 0 à 70°C.
Ampoule sphérique
L'ampoule sphérique est à usage général. D'autres formes de pointe incluent une pointe conique pour la pénétration et une pointe plate pour les mesures de surface.
Corps de PEI
Le corps du HI1230B est composé de résine polyétherimide (PEI). Le corps PEI convient à une large gamme d'applications et excelle dans les mesures sur le terrain en raison de sa durabilité. Le blindage autour de la pointe sphérique en verre minimise les bris dus à un choc accidentel ou à une chute de l'électrode. Le plastique PEI est un plastique de haute qualité qui résiste chimiquement à de nombreux produits chimiques agressifs.
Référence à double jonction
Une électrode de pH à double jonction possède un compartiment interne entourant le fil de référence. Les ions argent sont présents dans l'électrolyte du compartiment interne, qui abrite le fil de référence Ag/AgCl ; l'électrolyte à l'extérieur de ce compartiment est sans argent. La conception à double jonction signifie que pratiquement aucun argent de l'électrode ne pénètre dans l'échantillon. Cette conception permet la mesure dans des applications où les ions d'argent dans l'échantillon sont indésirables ou où des précipités d'argent sur la jonction sont susceptibles de se former.
Connecteur BNC
L'électrode de pH environnemental HI1230B utilise un connecteur BNC. Ce type de connecteur est universel dans la mesure où il peut être utilisé sur n'importe quel pH-mètre disposant d'une entrée de sonde BNC femelle. Les autres types de connecteurs incluent les connecteurs DIN, à vis, en T et 3,5 mm, pour n'en nommer que quelques-uns. Ces types de connecteurs ont tendance à être exclusifs pour un type particulier de compteur et ne sont pas interchangeables.
Les électrodes conventionnelles sont normalement à simple jonction. Comme illustré par la figure ci-dessus, ces électrodes n'ont qu'une seule jonction entre le fil de référence interne et la solution externe. Dans des conditions défavorables, telles que des solutions à haute pression, à haute température, très acides ou alcalines, le flux positif de l'électrolyte à travers la jonction est souvent inversé, ce qui entraîne la pénétration de la solution d'échantillon dans le compartiment de référence. Si cela n'est pas vérifié, l'électrode de référence peut être contaminée, entraînant une défaillance complète de l'électrode. Un autre problème potentiel avec les électrodes à jonction unique est le colmatage de la jonction dû à la précipitation de chlorure d'argent (AgCl). L'argent peut facilement précipiter dans les échantillons contenant du tampon Tris ou des métaux lourds. Lorsque la solution d'électrolyte entre en contact avec l'échantillon, un peu d'AgCl va précipiter sur la face externe de la jonction. Le résultat est des lectures dérivantes obtenues à partir du capteur.
Le système à double jonction de Hanna, comme son nom l'indique, comporte deux jonctions, dont une seule est en contact avec l'échantillon, comme le montre la figure. Dans des conditions défavorables, la même tendance à la pénétration de l'échantillon est évidente. Cependant, comme le système d'électrodes de référence est séparé physiquement de la zone d'électrolyte intermédiaire, la contamination de l'électrode est minimisée. La probabilité de colmatage de la jonction est également réduite avec une électrode à double jonction puisque la cellule de référence externe utilise une solution de remplissage « sans argent ». Puisqu'il n'y a pas d'argent présent, il n'y a pas de précipité qui peut se former pour obstruer la jonction.
Caractéristiques
Nom de la spécification |
Détail |
SKU |
HI1230B |
Description |
électrode de pH combinée |
Référence |
double, Ag/AgCl |
Jonction / Débit |
céramique, simple / 15-20 µL/h |
Électrolyte |
gel |
Pression maximale |
2 barres |
Gamme |
pH : 0 à 12 |
Température de fonctionnement recommandée |
-5 à 70˚C (23 à 158˚F) |
Astuce / Forme |
sphérique (dia : 7,5 mm) |
Capteur de temperature |
Modèle DIN uniquement |
Amplificateur |
Modèle DIN uniquement |
Matériau du corps |
PEI |
Câble |
coaxial; 1 m (3.3’) |
Utilisation recommandée |
applications sur le terrain, solution de sol, produits chimiques photographiques, laboratoire (usage général) |
Connecteur |
BNC |
