SKU
HI629113

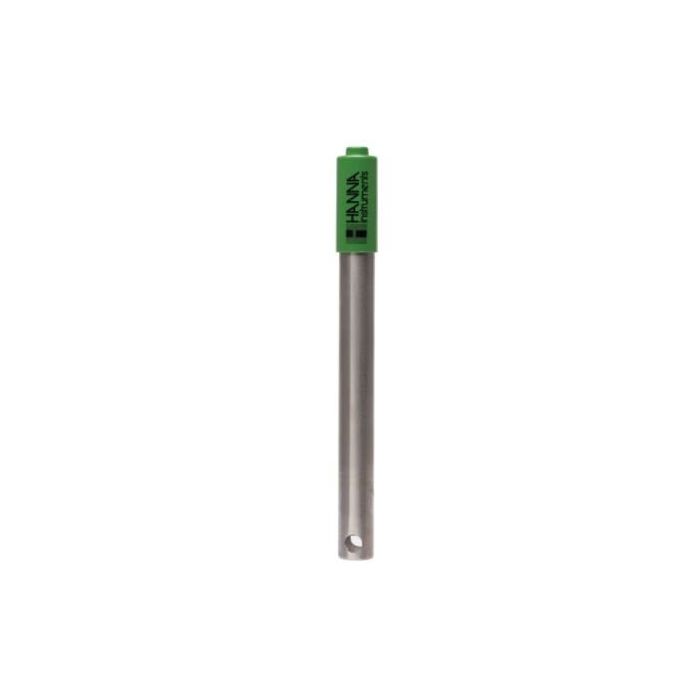

Electrode de pH à corps en titane pour bains de placage avec connecteur Quick DIN - HI629113

1 958,55 MAD
En stock
La HI629113 est une électrode de pH à double jonction de référence, à corps en titane, remplie de polymère, pour les bains de placage avec un connecteur Quick DIN. La partie sensible de la pointe plate de cette électrode est faite de verre à usage général. Le HI629113 possède également une jonction de type PTFE avec un capteur de température et un amplificateur intégrés dans une conception à sonde unique. Cette considération de conception est idéale pour mesurer le pH dans les bains de galvanoplastie. Le HI629113 est conçu pour être utilisé avec le pH-mètre HI99131 de Hanna.
  • Corps en titane
  • Capteur de température intégré
  • Encastré, pointe plate

Electrode de pH en titane pour bains de placage

Hanna Instruments propose une grande variété d'électrodes de pH conçues pour de nombreuses applications différentes. Le type de verre utilisé, le matériau du corps, le type de jonction, le type de référence et l'électrolyte utilisé ne sont que quelques-unes des considérations de conception. Le HI629113 utilise du verre à usage général (UG), une ampoule à pointe plate, un corps en titane et une jonction PTFE avec un électrolyte polymère.

Formulation de verre à usage général

La mesure du pH à très haute température est préjudiciable à l'ampoule de verre sensible et en raccourcira la durée de vie. Une électrode de pH avec un verre à usage général (UG) aura une résistance de 100 mégaohms à 25° C alors que la résistance du verre BT est d’environ 50 mégohms à 25° C. À mesure que la température du verre diminue dans l'échantillon, la résistance du verre BT se rapprochera de celle du verre UG. Si vous utilisez du verre UG, la résistance augmenterait au-dessus de la plage optimale, entraînant une augmentation de l'impédance et affectant finalement la mesure. Le HI629113 peut être utilisé avec des échantillons mesurant de 0 à 80 ° C.

Ampoule à pointe plate

L'ampoule à pointe plate encastrée du HI629113 est facile à nettoyer et empêche les solides en solution de s'accumuler sur le capteur. Les autres formes de pointe incluent conique pour la pénétration et sphérique pour les mesures aqueuses.

Corps en titane

Un corps en titane augmente l'immunité aux champs électrostatiques et magnétiques. Il permet également une forte résistance à la corrosion, même dans l'eau de mer. Le boîtier extérieur de nos électrodes à corps en titane sert également de broche correspondante.

Épinglette assortie

Une broche correspondante est une technique de mesure différentielle utilisée pour éliminer les boucles de masse et les perturbations de mode commun du système de mesure. Dans un système sans broche correspondante, les courants électriques dans l'échantillon peuvent affecter la tension de référence de la demi-cellule connectée via la jonction liquide avec l'échantillon. Dans ce cas, l'électrode de référence capte les champs électromagnétiques et la mesure du pH est modifiée. La broche correspondante isole ces champs magnétiques / courants de l'électrode de référence. Le corps en titane HI629113 sert de broche correspondante pour des mesures de pH précises et sûres.

Jonction PTFE

Le polytétrafluoroéthylène (PTFE) poreux est un matériau hydrophobe disponible avec différentes porosités. Ce type de jonction est souvent utilisé sur des électrodes à électrolytes polymères. En raison de ses avantages chimiques, le PTFE est largement utilisé dans les applications industrielles.

Connecteur DIN rapide

Le HI629113 utilise un connecteur Quick DIN. Ce type de connecteur est généralement la propriété des compteurs avec lesquels ils sont fournis et peut ne pas être interchangeable. Le HI629113 est conçu pour être utilisé avec le pH-mètre HI99131 de Hanna. Les autres types de connecteurs incluent BNC, type à vis, type T et 3,5 mm, pour n'en nommer que quelques-uns.

Electrodes de pH à simple jonction vs à double jonction

Les électrodes conventionnelles sont normalement à simple jonction. Comme le montre la figure ci-dessus, ces électrodes ne comportent qu'une seule jonction entre le fil de référence interne et la solution externe. Dans des conditions défavorables, telles que des solutions à haute pression, à haute température, fortement acides ou alcalines, le flux positif de l'électrolyte à travers la jonction est souvent inversé, ce qui entraîne l'entrée de la solution échantillon dans le compartiment de référence. Si cette case n'est pas cochée, l'électrode de référence peut être contaminée, entrainant une défaillance complète de l'électrode. Un autre problème potentiel avec les électrodes à simple jonction est le colmatage de la jonction en raison de la précipitation de chlorure d’argent (AgCl). L'argent peut facilement précipiter dans les échantillons contenant du tampon Tris ou des métaux lourds. Lorsque la solution électrolytique entre en contact avec l'échantillon, de l'AgCl précipite sur la face externe de la jonction. Le résultat est des lectures dérivantes obtenues à partir du capteur. Le système de double jonction de Hanna, comme son nom l’indique, comporte deux jonctions, dont une seule est en contact avec l’échantillon, comme indiqué sur la figure. Dans des conditions défavorables, la même tendance à la pénétration des échantillons est évidente. Cependant, étant donné que le système d'électrodes de référence est séparé physiquement de la zone d'électrolyte intermédiaire, la contamination de l'électrode est minimisée. La probabilité du colmatage de la jonction est également réduit avec une électrode à double jonction puisque la cellule de référence externe utilise une solution de remplissage «sans argent». Comme il n'y a pas d'argent présent, il n'y a pas de précipité qui puisse se former pour boucher la jonction.



Spécification



Nom de la spécification

Détail

SKU

HI629113

Description

HI629113

Référence

double, Ag/AgCl

Jonction / Débit

PTFE

Électrolyte

polymère

Pression maximale

3 bars

Gamme

pH : 0 à 13

Température de fonctionnement recommandée

0 à 80°C (32 à 176°F) - UG

Astuce / Forme

appartement

Capteur de température

Oui

Amplificateur

Oui

Matériau du corps

corps en titane fonctionnant comme goupille assortie

Câble

7 pôles ; 1 m (3,3')

Utilisation recommandée

Utiliser des bains de placage

Connecteur

Quick Connect DIN*

Note spéciale

* Recommandé pour une utilisation avec le pH-mètre HI99131
