Contrôleur de piscine pH / ORP / °C avec sorties analogiques BL121-10

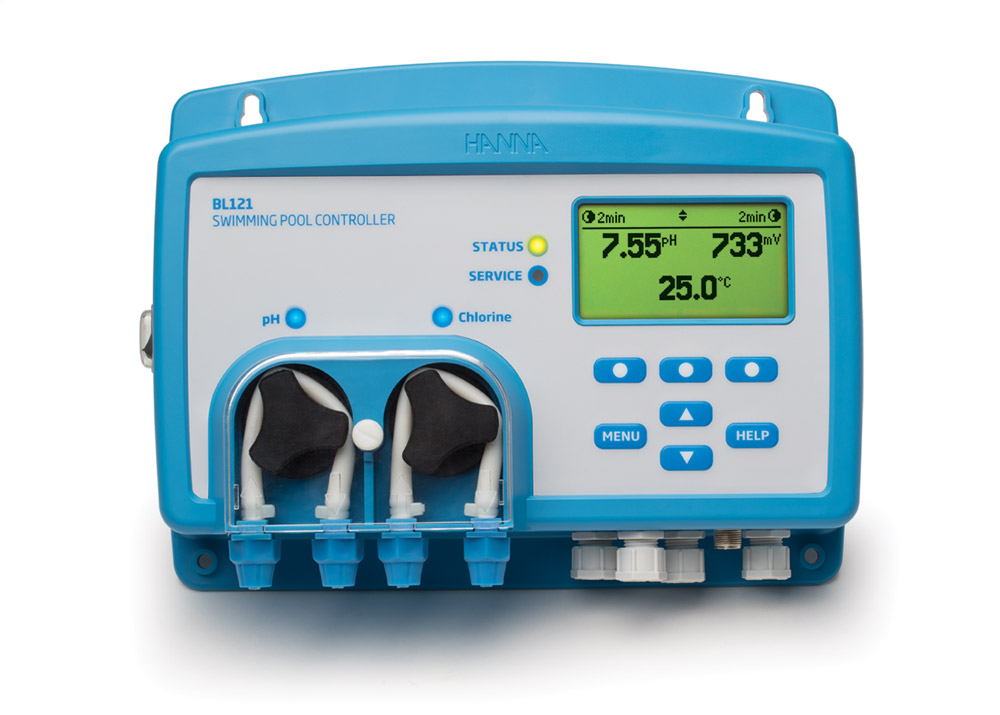

Vue d'ensemble du contrôleur

Configurations multiples

Le contrôleur est disponible dans l'une des deux configurations suivantes: un modèle en ligne qui permet l'installation directe des raccords de sonde et d'injection de produit chimique dans la tuyauterie existante (BL121-10) ou un système monté sur panneau avec une cellule de mesure à circulation de dérivation (BL121-20) La cellule d'écoulement de dérivation permet un étalonnage et maintenance de sonde, sans avoir à arrêter la pompe de recirculation.

Sonde combinée numérique

La HI1036-1802 est une sonde numérique qui mesure le pH, le redox et la température. Cette sonde intègre également une broche d'appariement potentielle. La broche est considérée comme la connexion «à la terre» et est utilisée pour empêcher les effets de boucle de masse de provoquer des lectures erratiques et d’endommager le système.

Dosage et contrôle

Système de dosage péristaltique

Le BL121 est équipé de deux pompes doseuses péristaltiques avec un tube résistant aux produits chimiques remplaçable. Lors de l'utilisation d'une pompe à membrane, le chlore gazeux résultant du dégazage peut s'accumuler dans la tête de la pompe, ce qui entraînera une perte de son efficacité. l'accumulation de chlore gazeux n'est pas un problème avec les pompes péristaltiques qui utilisent des rouleaux et des tubes.

Contrôle de la pompe proportionnelle

Le BL121 est doté de pompes doseuses à contrôle proportionnelle. Basé sur la sensibilité du processus à l'addition de produits chimiques, ces contrôleurs permettent à l'utilisateur de régler une bande proportionnelle. Ce réglage détermine la durée de dosage des pompes en pourcentage de l'écart par rapport au point de consigne, ce qui permet un contrôle très précis du maintien du point de consigne souhaité.

Débit réglable

Le débit des pompes doseuses est réglable de 0,5 à 3,5 L / h. Les grandes masses d’eau nécessitent plus de produit chimique à doser que les petites, car il faut plus de produit chimique pour changer la lecture. Le débit réglable, comme la bande proportionnelle, permet de mieux contrôler le maintien du point de consigne souhaité.

Consentement à la posologie ORP

Avec la désinfection au chlore, il existe une relation inverse entre le pH et le redox. Au fur et à mesure que le pH augmente, le ORP diminue. Le BL121 utilise une fonction de consentement au dosage qui ne dosera pas le chlore tant que la valeur du pH n’a pas été corrigée, car il est possible d’avoir une valeur ORP faible même s’il ya suffisamment de chlore. La fonction de consentement au dosage évite le gaspillage de produits chimiques et évite une concentration de chlore supérieure à celle nécessaire.

Connexions et affichage

Surveillance de pompe de circulation

Un commutateur de débit en ligne ou un relais mécanique connecté à la source d'alimentation de la pompe de recirculation peut être connecté à l'entrée de maintien du BL121. En l'absence de débit ou lorsque la pompe de recirculation n'est pas alimentée, le circuit de maintien désactive les pompes de dosage. Cela empêchera tout dosage de produit chimique en l'absence de mouvement d'eau dans le système.

Système d'alarme programmable

Les contrôleurs Hanna permettent aux utilisateurs d'activer ou de désactiver le niveau bas et haut des alarmes pour tous les paramètres. Lorsqu'une alarme est activée, tous les dosages seront arrêtés. Le système d'alarme offre également une protection contre le surdosage si la valeur n'est pas corrigée dans un intervalle de temps spécifié, le compteur passera en état d'alarme.

Affichage à multiples facettes

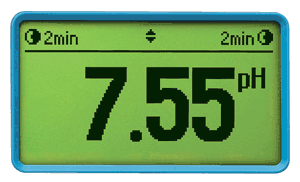

L’affichage polyvalent du BL121 permet trois modes d’écran. L’écran LCD peut afficher les trois paramètres en même temps, un cycle de paramètres uniques de 3 secondes ou un écran de tracé en temps réel avec des options pour la sélection des paramètres, le zoom et le rappel des journaux.

Indicateurs LED multicolores

Le BL121 propose plusieurs indicateurs à LED pour l’état, la maintenance et le fonctionnement de la pompe. Le voyant d'état change de couleur en fonction de l'état de fonctionnement; vert lorsque les paramètres sont dans la plage, jaune lorsque l'intervention de l'utilisateur est requise et rouge en cas de problème. Le voyant Service indique les alarmes et les erreurs de processus rencontrées par le contrôleur.

Communication et sécurité ​

Enregistrement automatique

Les lectures de chaque paramètre sont automatiquement enregistrées toutes les 10 secondes. Un nouveau journal est lancé chaque fois que l'instrument est étalonné ou au début d'un nouveau jour. Les données enregistrées incluent les valeurs de pH, de potentiel redox et de température, les dernières données d'étalonnage, la configuration d'installation et toutes les données d'événement. Chaque journal est enregistré en tant que fichier .csv pour faciliter le transfert.

Sortie analogique

Le BL121 offre trois sorties 4-20 mA pour le pH, le potentiel redox et la température. Chaque sortie peut être désactivée ou connectée à un appareil d'enregistrement externe et peut être réglée pour être proportionnelle à la valeur mesurée. Pour une plus grande flexibilité et une meilleure résolution, la sortie analogique peut être mise à l'échelle. les utilisateurs peuvent définir deux points quelconques dans une plage de paramètres pour correspondre à la plage de sortie analogique. Cet ajustement permet une meilleure résolution dans la plage d'intérêt.

Connectivité USB

Pour examen et stockage, les utilisateurs peuvent facilement transférer des données vers un PC à l'aide d'un lecteur flash et du port USB.

Mot de passe de protection

Le contrôleur Hanna BL121 est doté d’une solution de protection par mot de passe qui offre un accès restreint à l’étalonnage, à la configuration et à la révision des données enregistrées. Le mot de passe peut être défini et activé / désactivé lors de la configuration générale de l'instrument.

Spécifications

pH

Gamme

0.00 à 14.00 pH

Résolution

0.01 pH

Précision

±0.05 pH

Étalonnage

Étalonnage du tampon pH: automatique, à deux points (pH 4,01, 7,01, 10,01)Étalonnage du processus de pH: un point, entrée manuelle

Compensation de température

automatique, -5,0 à 105,0ºC (23,0 à 221,0ºF) pour le pH

Rédox

Gamme

±2000 mV

Résolution

1 mV

Précision

±5 mV

Calibration

Calibrage ORP (mV): un point, entrée manuelle

Spécifications de température

Gamme

-5.0 à 105.0ºC (23.0 à 221.0°F)

Résolution

0.1°C (0.1ºF)

Précision

±1ºC (±1.8ºF)

Spécifications supplémentaires

dosage du pH

proportionnel avec point de consigne réglable et délai de bande
proportionnelle pour démarrer à la protection à la mise sous tension et au surdosage

Dosage ORP

proportionnel avec point de consigne réglable et délai de bande
proportionnelle pour démarrer à la protection à la mise sous tension et au surdosage
Le dosage du pH est lié

Alarmes

haut et bas avec l'option d'activation / désactivation pour tous les paramètres
l'alarme est déclenchée lorsque 5 lectures consécutives sont supérieurs ou inférieurs au seuil

Système d'alarme

système d'alerte intuitif basé sur des LED
options de filtrage d'alarme
contrôle de relais d'alarme basée sur la configuration de l'utilisateur

Sortie relais d'alarme

SPDT 5A/230 VAC
activé par des conditions d'alarme sélectionnables pH / ORP / température

Sorties analogiques

4 à 20 mA, source, impédance de sortie
output impedance ≤ 500 Ohm
précision < 0.5% FS
isolé galvaniquement jusqu'à 50 V par rapport à la terre

Sortie auxiliaire

niveau bas dans le réservoir acide / base (contact ouvert)
niveau bas dans le réservoir de chlore (contact ouvert)
maintenir l'entrée (contact ouvert)

Contrôle de la pompe

modes automatique et manuel
débit réglable de 0,5 à 3,5 L / h

Fonction de journal

enregistrement automatique des mesures de pH, de potentiel redox et de température, des BPL et des événements comprenant des alarmes, des erreurs et des pannes de courant
capacité de 60 jours avec un intervalle d'échantillonnage de 10 secondes
tous les fichiers .csv de données sont transférés par clé USB

Mot de passe de protection

les options de configuration, d'étalonnage et de rappel des journaux sont protégées par un mot de passe

Interface de stockage

USB

BPL

informations d'étalonnage, y compris la date et l'heure pour les capteurs de pH et de potentiel redox

Entrée de sonde numérique

sonde digitale isolée galvaniquement HI1036-1802 sonde combinée pH / ORP / température / coordonnée avec connecteur étanche DIN

Source de courant

100 - 240 VAC

Consommation d'énergie

10 VA

Environnement

0 à 50 ºC (32-122 ºF); max 95% HR sans condensation

Dimensions

245 x 188 x 55 mm (73 mm with pumps);
9.6 x 7.4 x 2.2” (2.9” avec pompes)

Poids

1700 g (60 oz)

Informations de commande

BL121-10: Contrôleur de piscine et de spa avec électrode numérique combinée pH / Redox / température HI1036-1802, avec raccords de sonde et injecteurs de produits chimiques
