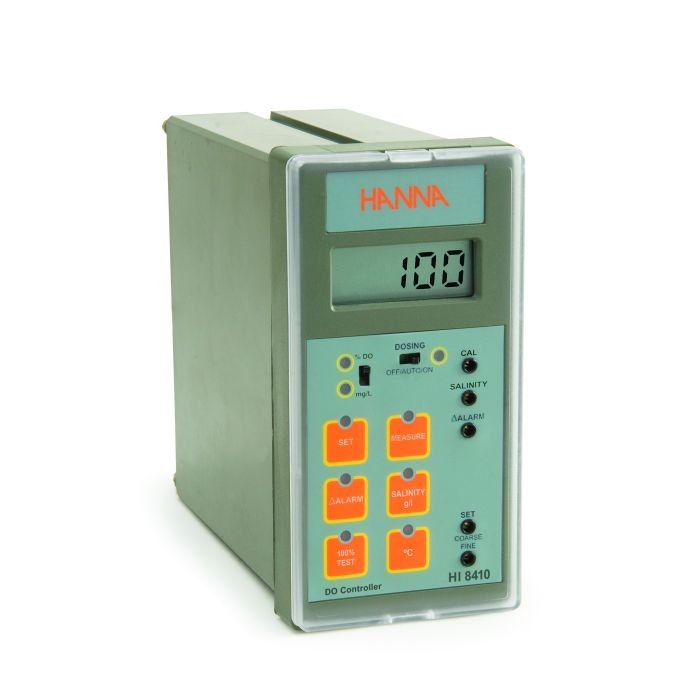

Contrôleur d'oxygène dissous à gamme étendue et sortie analogique - HI8410
- Le système d'alarme "Fail Safe" protège ces compteurs contre les pièges du contrôle de processus.
- Sonde galvanique à faible entretien.
Système d'alarme "Fail Safe"
Le système d’alarme "Fail Safe" exclusif de Hanna protège contre les problèmes causés par une panne d’alimentation ou une interruption du signal, risques typiques dans les environnements industriels. Une condition d'alarme est indiquée par une LED rouge, située directement sur le panneau avant du contrôleur.
Compensation automatique de la température
Les lectures d'oxygène dissous sont automatiquement compensées pour les effets de la température sur la solubilité de l'oxygène et la perméabilité de la membrane.
Compensation de salinité
La fonction de compensation de la salinité permet la détermination de l'oxygène dissous, même dans les eaux salées.
Simple à Utiliser
Les instruments sont conçus avec un montage sur panneau DIN standard avec des claviers à membrane et un grand écran LCD avec rétroéclairage sur la face devant, et fournissent une série de fonctions d'auto-diagnostic.
Sortie analogique
Pour améliorer le dépannage et la capacité d’enregistrer des données tout en surveillant, connectez simplement un appareil d’enregistrement aux contacts de sortie de l’instrument 4-20 mA, idéalement situés sur la face de panneau, pour obtenir une copie des résultats à la demande.
Tests de diagnostic
Les contrôleurs HI 8410 sont conçus avec des fonctions de diagnostic intégrées permettant à l'utilisateur de vérifier et de dépanner l'instrument. Les vérifications effectuées se font par les touches sur la face devant du panneau et peuvent être utilisées pour isoler la cause du dysfonctionnement.
Spécifications
|
Oxygène dissous Gamme |
0.0 à 50.0 mg/L (ppm) O₂; 0 à 600 % O |
|
Type de mesure |
galvanique: HI76410 / 4 avec un câble de 4 m (13,1 ’) ou HI76410 / 10 avec un câble de 10 m (32,8’) (non fourni) |
|
Résolution |
0.1 mg/L (ppm) ou 1% (O₂) |
|
Précision |
±1% de la lecture (O₂) |
|
Compensation de température |
automatique, de -5 à 50 ° C (23 à 122 ° F) |
|
Compensation de salinité |
0 à 51 g/L (résolution 1 g/L) |
|
Étalonnage |
manuel, un point, en air saturé |
|
Relais de dosage |
1, isolée, 2A, max. 240V, charge résistive, 1 000 000 coups |
|
Point de consigne |
1 à 600 % O2; 0.1à 50.0 mg/L (mg/L (ppm) O₂ |
|
Bande d'hystérésis |
0.5 à 2.4 mg/L (ppm) O₂ |
|
Gamme de Relais d'Alarme |
1.0 à 5.0 mg/L (ppm) O₂ |
|
Contrôle de dosage |
OFF / AUTO / ON avec sélecteur |
|
Contrôle de surdosage |
réglable, de 5 min à 60 min avec bouton ou désactivation par sangle - sur le panneau arrière |
|
Rétro-éclairage |
en permanence Boîtier |
|
Boîtier Façade de panneau et corps |
en ABS ignifuge; couvercle de protection transparent résistant aux éclaboussures Découpe de panneau 141 x 69 mm (5.6 x 2.7’’) |
|
Sortie Enregistreur |
0 à 20 mA ou 4 à 20 mA (isolée) |
|
Source de courant |
115 VAC ±10%; 50/60 Hz |
|
Environnement |
10 à 50 ° C (14 à 122 ° F); HR max 95% sans condensation |
|
Poids |
1 kg (2.2 lb.) |
|
Informations de commande |
Le HI8410 est fourni avec des supports de montage et des instructions. Sondes (non fournies): HI76410 / 4: sonde galvanique OD (fixe) avec sonde de température interne, connecteur DIN et câble de 4 m (13,1 ') HI76410 / 10: sonde galvanique OD (fixe) avec sonde de température interne, connecteur DIN et 10 m (32,8 ') câble |
